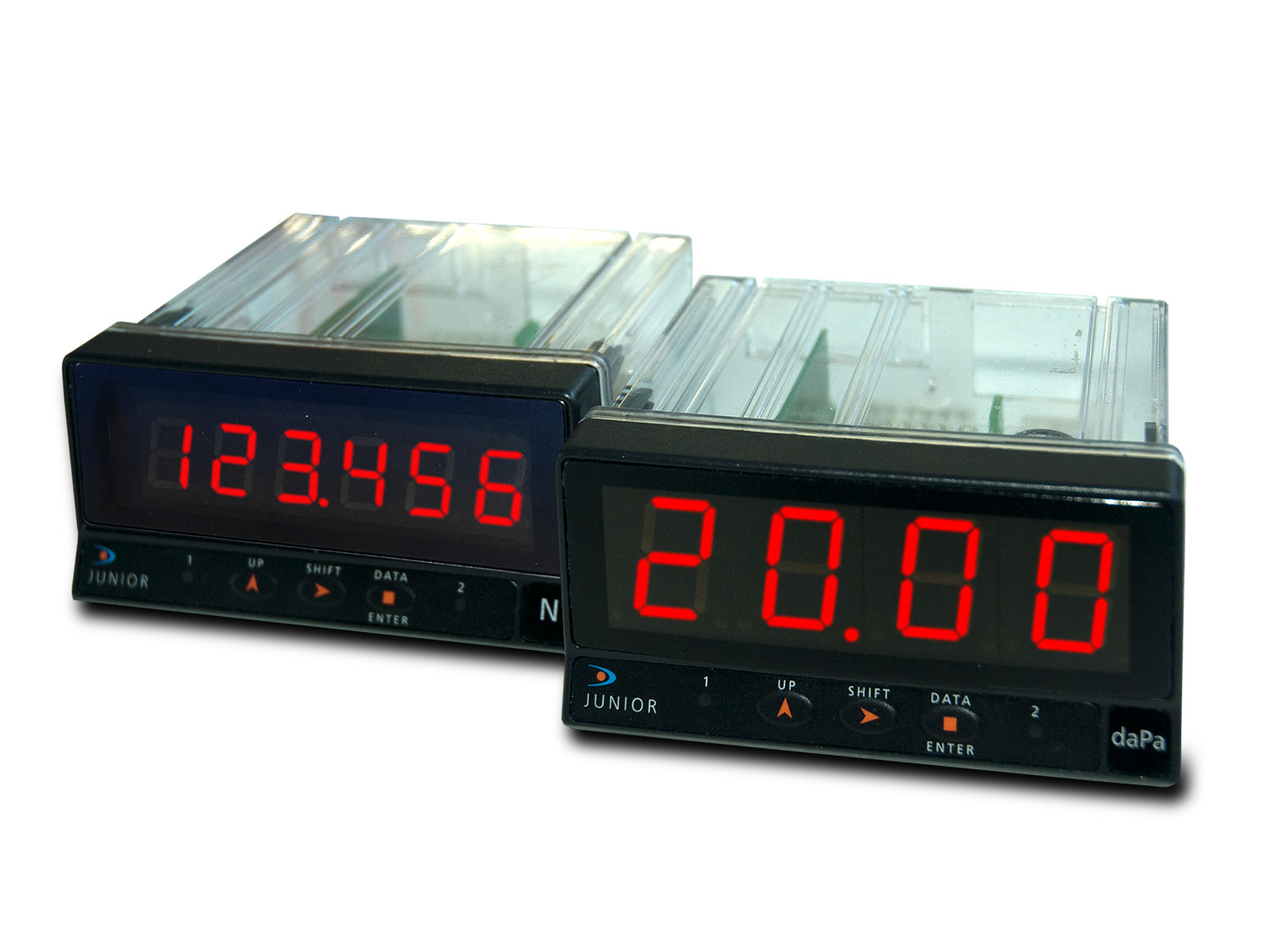

Indicateur de panneau JUNIOR-D / JUNIOR20-D

EAN: N/A UGS : ND Catégorie : Étiquettes : ,

Le modèle JUNIOR-D est spécialement conçu pour les applications de comptage, de fréquence et d’impulsion. Répond aux exigences d’affichage de manière SIMPLE et ÉCONOMIQUE.

– TENSION ALTERNATIVE (10 a 600V AC)
– CAPTEURS MAGNÉTIQUE, NAMUR, NPN et PNP
– TTL/24V CODEUR
– CONTACT LIBRE

Les modèles JR-D et JR20-D, acceptent les générateurs d’impulsions (transducteurs) les plus courants pour fonctionner comme compteur unidirectionnel, tachymètre ou fréquencemètre (rpm ou rate). En mode compteur le facteur multiplicateur et l’offset sont programmables, et en mode fréquencemètre ou tachymètre l’échelle est configurable dans l’unité d’ingénierie utilisée.

Alimentation universelle AC/DC de 12V a 230V.

Entièrement programmable pour sélectionner le type d’entrée désiré et fournir un signal d’excitation de 8V ou 24V DC et jusqu’à une charge maximale de 60 mA ou 30 mA respectivement.

  • 4 digits de 14mm et affichage −9999 à 9999 pour JR-D.
  • 4 digits de 20mm et affichage −1999 à 9999 pour JR20-D.
  • Point décimal programmable pour JR-D et JR20-D.

Dispose de trois touches en face avant qui permettent la programmation totale de l’instrument ainsi que de 2 leds indicateurs de l’état des relais (seulement avec option 2RE installée).

L’option de sortie 2RE permet d’activer deux alarmes indépendantes programmables qui travaillent avec la valeur d’affichage du compteur principal. Le totalisateur est seulement informatif et ne peut pas être assigné aux alarmes.
En mode compteur l’instrument dispose d’un totalisateur (0 à 999999) et de la fonction RESET par clavier ou à distance. La visualisation du totalisateur se fait en deux parties. Le RESET à distance s’active à travers d’un contact libre de potentiel présent sur le connecteur d’entrée de signal.

En mode fréquencemètre ou tachymètre on peut définir une durée d’échantillonnage des mesures et un temps limite avant RAZ, ce qui permet une meilleure adaptation aux différents systèmes. Fonction MAX/MIN: l’instrument détecte et enregistre les valeurs maximum et minimum de la variable contrôlée. L’affichage du MAX et MIN et le RESET à la valeur actuel de l’affichage se réalisent depuis les touches fonctionnelles (fontions non disponibles en mode compteur).
